Análisis del Hardware de Google Glass

Las "revolucionarias" gafas de Google, las Google Glass,  han dado mucho que hablar en este último año. En esta entrada os hablaré de su parte técnica viendo de qué están hechas estas gafas por dentro.


Antes de nada gracias a la página de http://www.catwig.com/google-glass-teardown/ sabemos cómo son las entrañas de esta curiosas gafas. Yo me baso en las fotos de esa página y diversa información que he encontrado a través de la red.

Al destripar las Google Glass veremos todo esto:

Fig.1: Google Glass desarmadas


Vemos que estas gafas están compuestas por un touchpad, una micropantalla, la óptica para reflejar las imágenes, un altavoz, una cámara, una batería y una placa base donde estará el cerebro de Google Glass, y como no! las monturas!

•Touchpad
El touchpad es un panel táctil con el que se controlarán los menus del sistema y realizar diversas acciones.
Este es similar a los touchpad de los portátiles. El controlador de este panel es un Synaptics T1320A el cual también es usado en portátiles como Samsung Series 9 notebook.

Fig.2: Panel Touchpad

Controlador Touchpad
Synaptics T1320A


•Micropantalla
La micropantalla se utiliza como micro-proyector para el cristal óptico. La pantalla tiene una resolución de 640x360 pixeles. Como se puede ver en la siguiente imagen es muy pequeña:

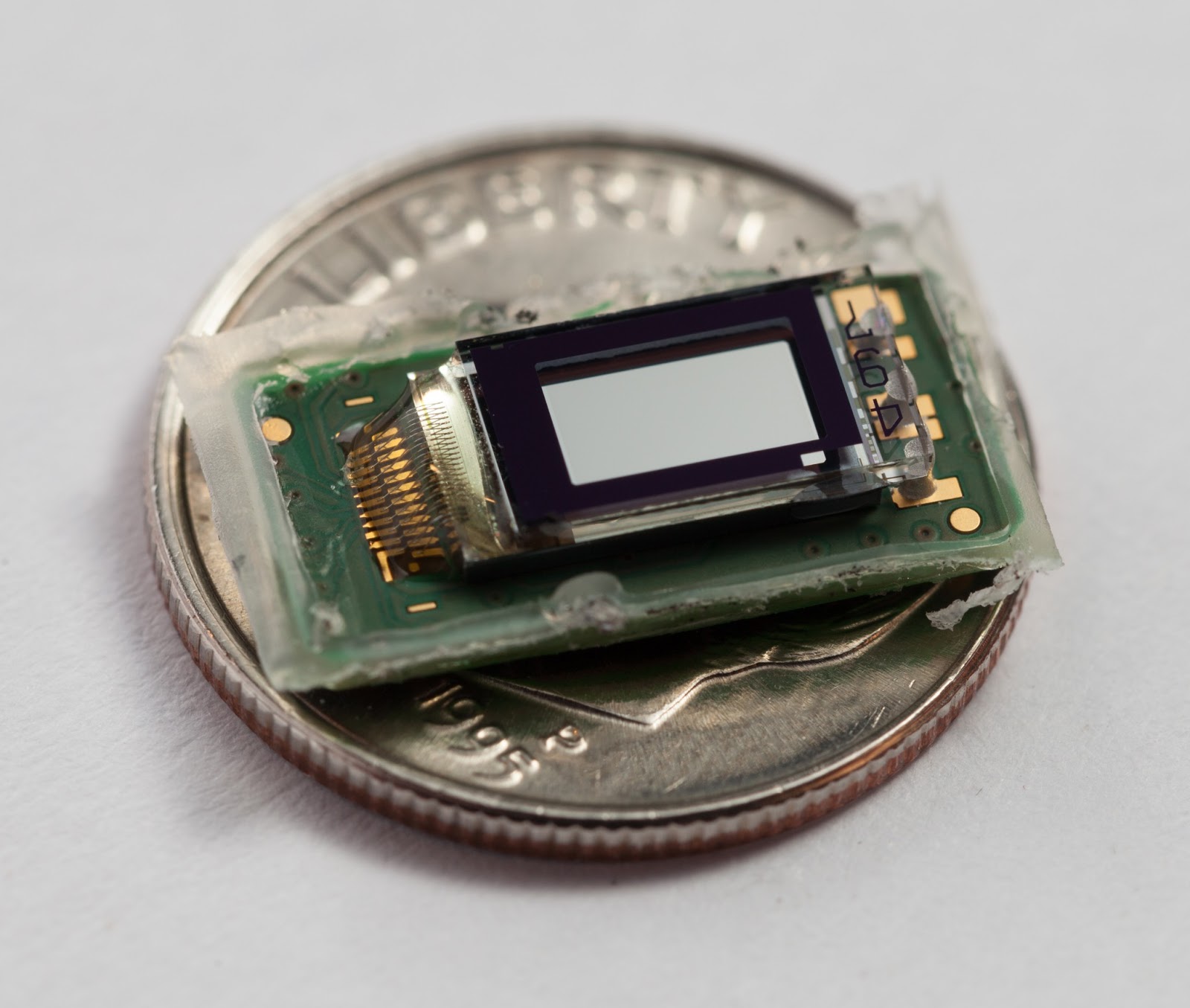

Fig.3.: Micropantalla comparada con una moneda


•Altavoz
El altavoz que incluye las gafas no es un altavoz normal, es de conducción ósea. Este altavoz transmite el sonido a través de los huesos. Para más información click aquí.

Fig.4.: Altavoz de conducción ósea

•Cámara
La cámara que incorpora Google Glass es de 5 megapixeles del tamaño de la cámara de los smartphones, es probable que también se use en algunos.

Fig.5.: Cámara

En el siguiente video se muestra la calidad de la cámara:



•Batería
Dispone de una batería de 2.1 Wh, mas o menos 570 mAh

Fig.6.: Batería

•Placa Base
En la placa base encontramos lo siguiente:
Cara A:

Fig.7.: Cara A placa base

Cara B (parte de atrás):

Fig.8.: Cara B placa base

Cara A:

Procesador
TI OMAP 4430 1 GHz de doble núcleo
Memoria RAM
DRAM ELPIDIA B81S4R3PF - 8D de 1 GB
Memoria FLASH
SanDisk SDIN5C2  de 16 GB de capacidad
Administrador de energía
(pulsar el nombre del modelo para ver el datasheet de algunos integrados)

Cara B:

Módulo Wifi/Bluetooth
USI WM-BN-BM-04-a
Controlador GPS
(pulsar el nombre del modelo para ver el datasheet de algunos integrados)

El procesador de las Google Glass es un OMAP 4430 1GHz de doble nucleo de Texas Instruments, que es el mismo que llevan algunos tablets como el Kindle Fire, el Samsung Galaxy Tab 10.1 y otros más. Este procesador no se ve en la Fig.7. ya que se encuentra  debajo del integrado de la memoria DRAM ELPIDIA. En el Kindle Fire ocurría lo mismo, el procesador se situaba debajo de la RAM:

Fig.9.: Procesador Kindle Fire



Como pueden ver las Google Glass son comparables con los smartphones actuales, aunque para el fin que tienen estas gafas sus características van de sobra.

En la siguiente tabla  como resumen, recojo las características técnicas más relevantes:

Procesador
1 GHz de doble núcleo
RAM
1 GB
Memoria interna
16 GB
Cámara
5 Mpx
Display
640x360 pixeles
Batería
570 mAh

Un Saludo.
